TRUMPF lézertechnológia, új 320 tonnás Bystronic, négy AMADA élhajlító, CNC forgácsolás és 3D méréstechnika.
Több erő.
Nagyobb szabadság.
Bystronic Xpert Pro
320-3100 Extended
Lemezmegmunkálási kapacitásunk egy új Bystronic Xpert Pro 320-3100 Extended élhajlítóval bővült. Nagy nyomóerő, megnövelt munkatér és pontos, ismételhető hajlítás — egyedi alkatrészhez és sorozatgyártáshoz.
Ajánlatot kérek hajlításra ↗
- 320 t
- nyomóerő
- 3100 mm
- hajlítási hossz
- ≤ 25 mm
- lemezvastagság*
- Extended
- kivitel
320 tonna nyomóerő
Nagyobb anyagvastagságokhoz is megfelelő gyártási kapacitás, a munkadarabhoz választott szerszámozással.
Extended munkatér
A megnövelt lökethossz magas oldalfalú idomok és mély dobozformák gyártását is támogatja.
LAMS szögmérés
A lézeres szögmérő rendszer és az anyagvastagság-mérés segíti az egyenletes, pontos hajlítási eredményt.
Kíméletes anyagkezelés
A modern szerszámcsomag és a dinamikus támasztókarok segítik a kényes, felületkezelt és rozsdamentes anyagok megmunkálását.
* Akár 25 mm, az anyagminőség, a hajlítási hossz, a geometria és a szerszámozás függvényében. A 25 mm-es vastagság és a 3100 mm-es hossz nem automatikusan együtt vállalható maximum. A konkrét munkadarabot rajz alapján egyeztetjük.
Három síklézer.
Egy csőlézer.
A TRUMPF gépek egymást kiegészítve biztosítják a gyors, pontos és üzembiztos gyártást az egyedi darabtól a nagy sorozatig.

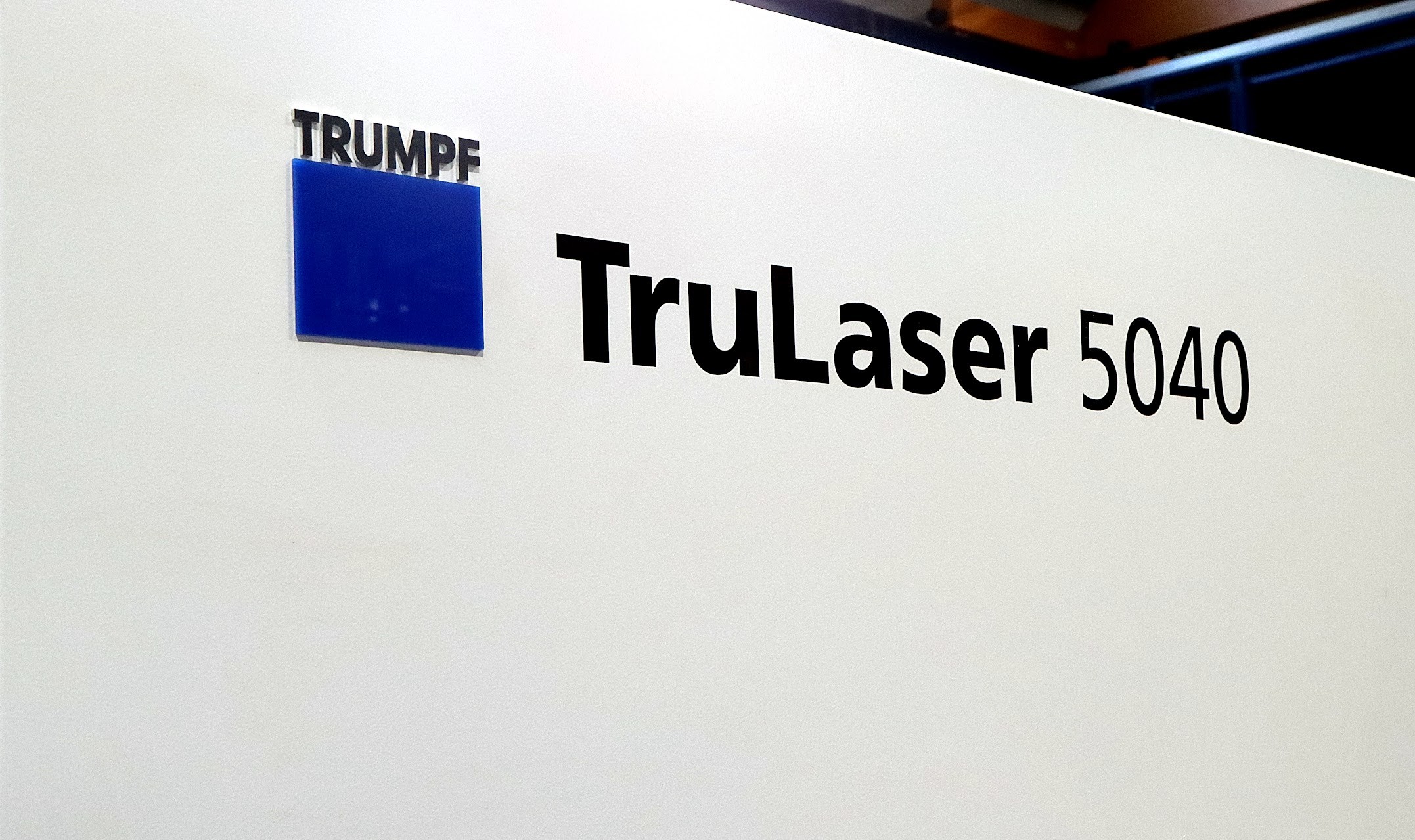

TRUMPF TruLaser 5040 Fiber
BrightLine Fiber és CoolLine technológia. Vágható szerkezeti acél 30 mm-ig, nemesacél és alumínium 25 mm-ig, vörösréz 10 mm-ig, sárgaréz 2 mm-ig.
Síklézer részletek ↗

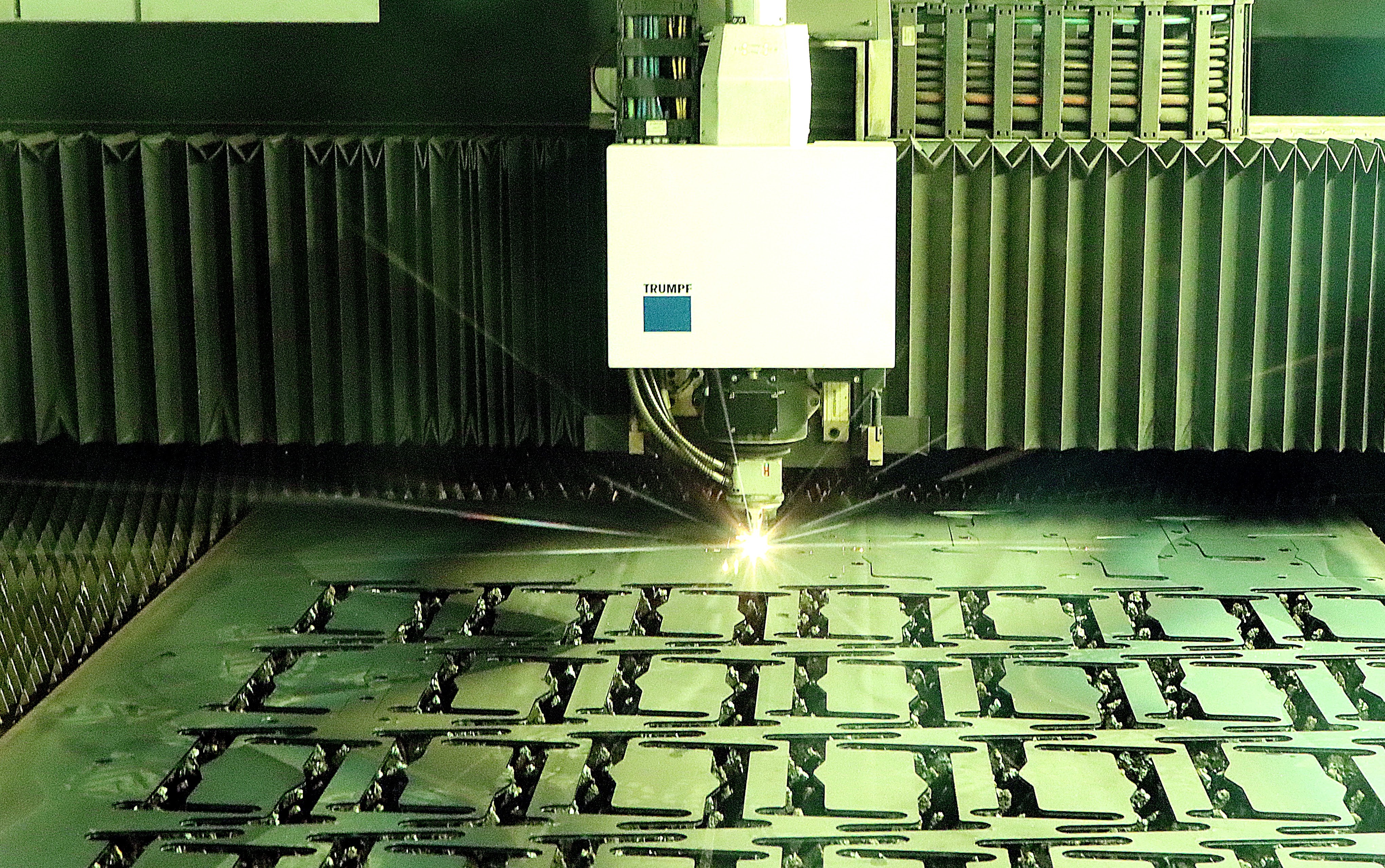

5 000 W / 3000 × 1500 mmTruLaser 5030 Fiber
BrightLine Fiber és CoolLine; szerkezeti acél 25 mm-ig, nemesacél és alumínium 20–25 mm-ig.

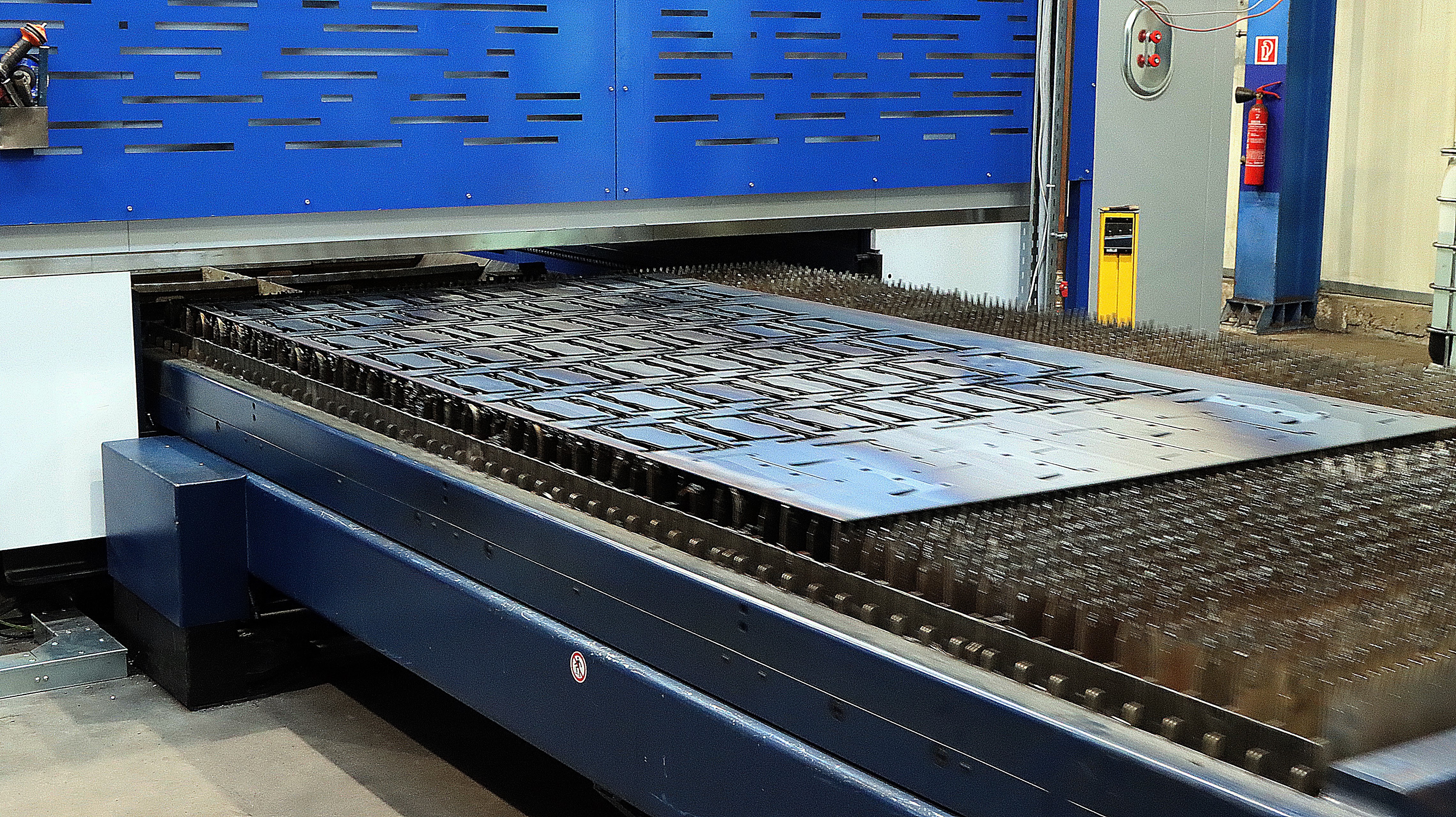

3 200 W / 4000 × 2000 mmTruLaser L3040
CO₂-technológia; acél 20 mm-ig, rozsdamentes 15 mm-ig, alumínium 10 mm-ig.

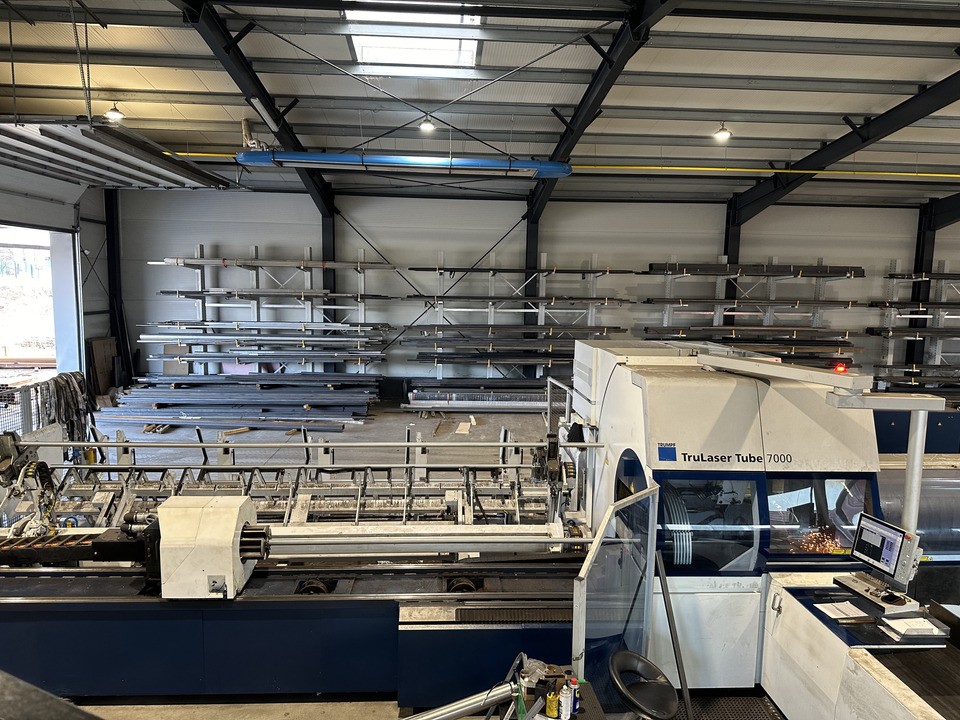

Ø254 / 6000 mm / 45°TruLaser Tube 7000
SeamLine varratfelismerés, SmartProfile és BevelCut ferdevágás, automata kidobóállomással.

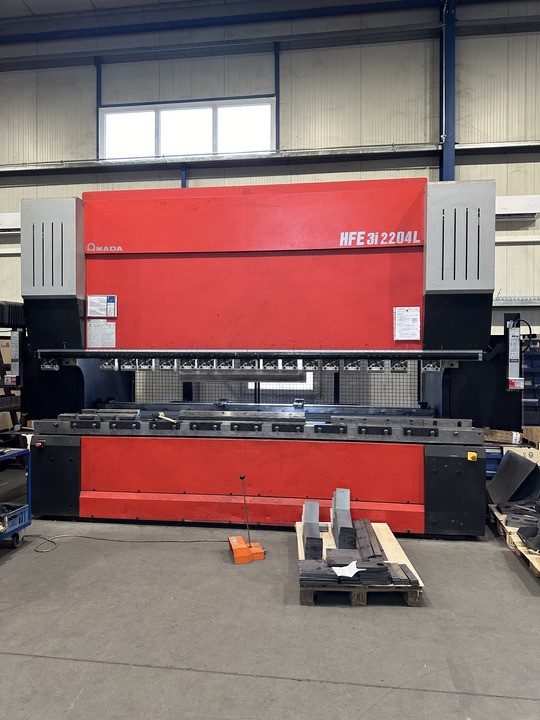

Csőlézer részletek ↗Négy AMADA.
50-től 220 tonnáig.
Az élhajlítás elkülönített, klimatizált helyiségben történik, 2 és 4 méter közötti munkahosszal.
AMADA HG 1003 ATC
Automata szerszámcserélő, automatikus szögmérés és bombírozás. Vállalt tartomány 0,4–4 mm lemezvastagságig.
Élhajlítás részletek ↗LongStroke kivitel, akár 25 mm lemezvastagság rövid hajlítási hosszon.
7 tengelyes CNC, szegmentált szerszámok, legfeljebb 3 mm lemezvastagság.
7 tengelyes CNC, szegmentált szerszámok, legfeljebb 6 mm lemezvastagság.
20+ berendezés.
Egyedi darabtól sorozatig.
Marás, esztergálás, köszörülés, szikraforgácsolás, fűrészelés, hőkezelés és barnítás.
Megmunkálóközpontok

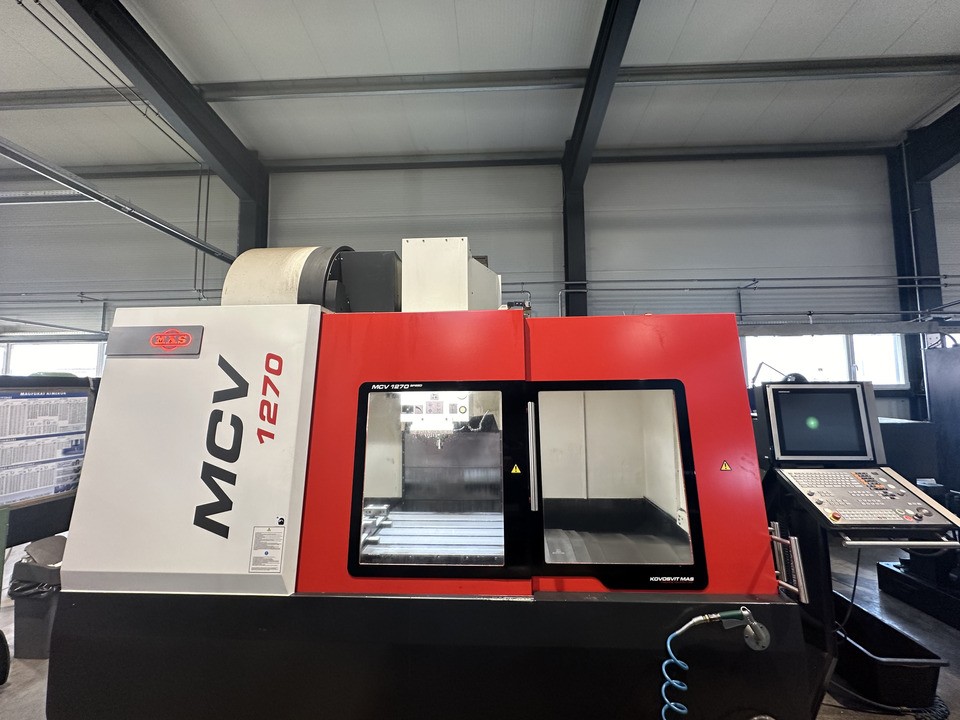

MAS MCV 1270 Speed 1270 × 750 × 600
Mikron VC 600 × 500 × 500
HURCO VMX 30t 800 × 450 × 450

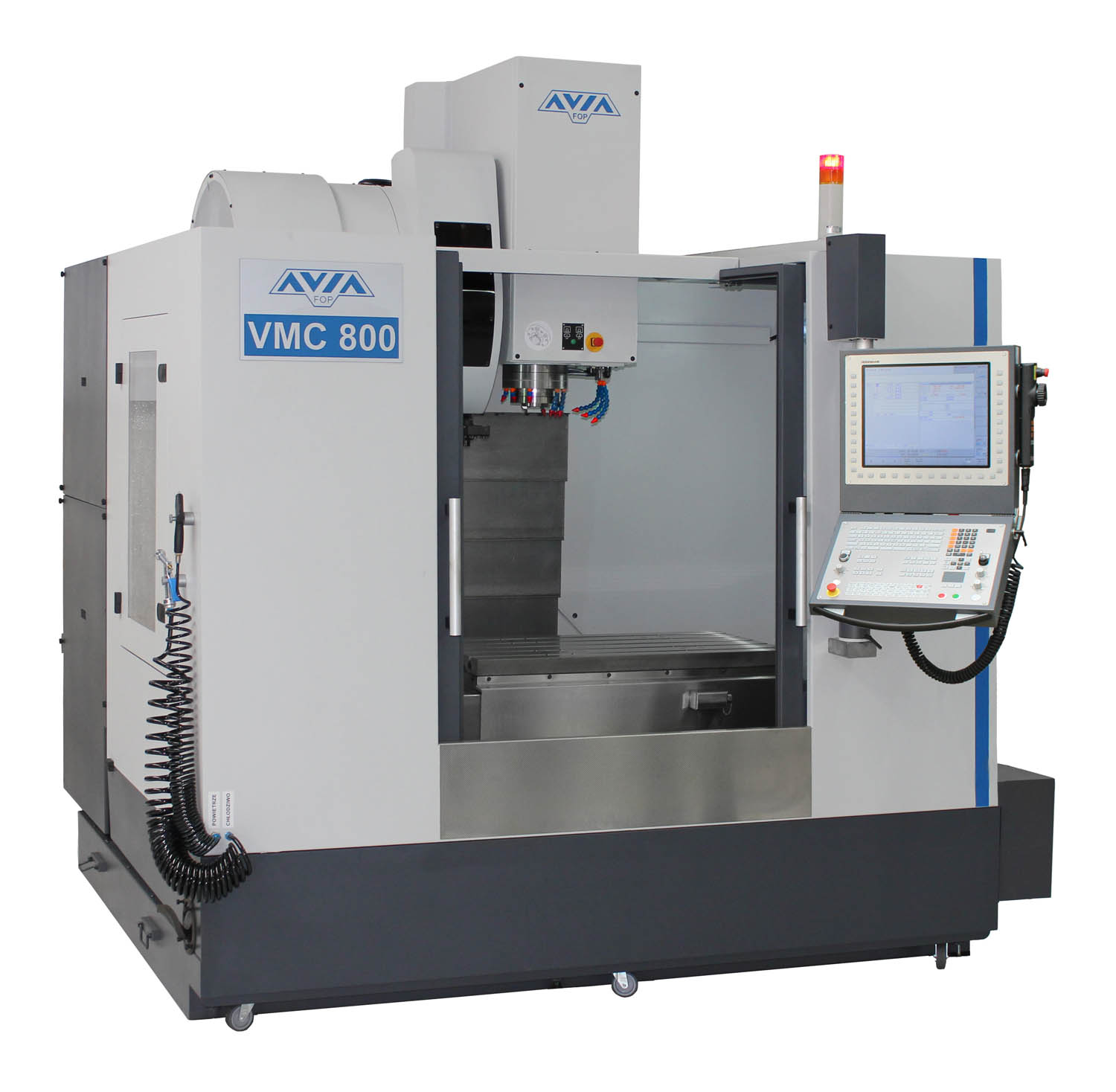

AVIA VMC 800 800 × 550 × 500
Esztergák és marók
SCHAUBLIN CCN 125 Ø150 × 500
NCT EEN-320E Ø250 × 500

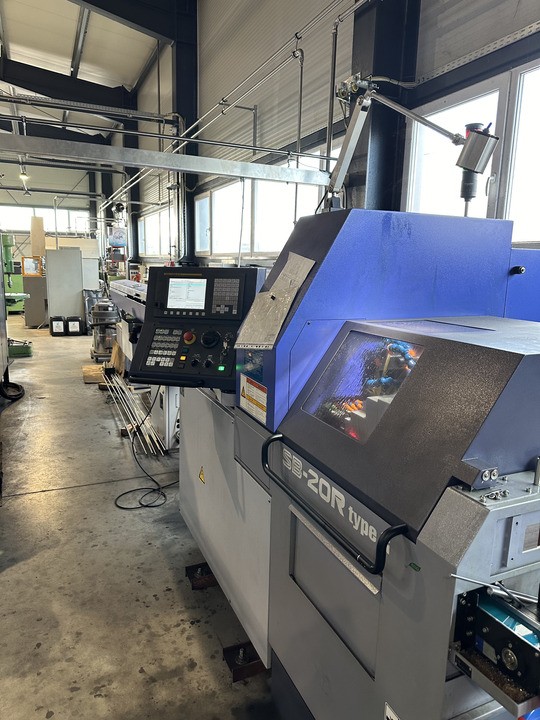

STAR SB 20R Ø20 × 200
WAGNER DCJ 200 Plus 400 × 1000
WAGNER BVT 1270 2VS 1000 × 350 × 350
Finiselés és segédgépek
C-TEK és CHARMILL szikraforgácsolók
KELLENBERGER és JUNG köszörűk
RÜSCH és PILOUS fűrészgépek
Három hőkezelő kemence
Barnító berendezés és FO-32 fúrógép
A gyártás nem ér véget
a kivágásnál.

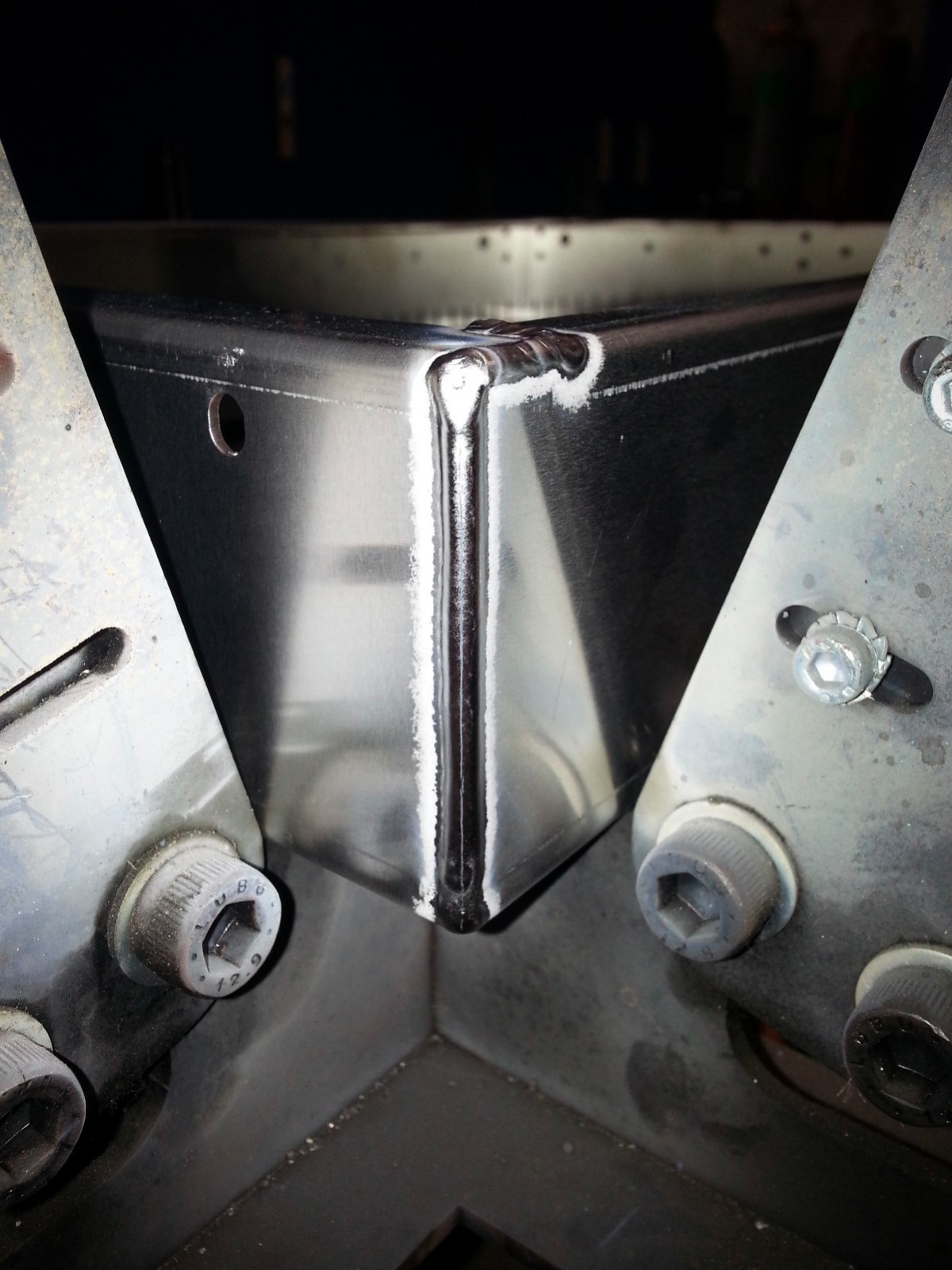

AWI / 300 A + 250 AFronius és Alfaweld
Alumínium, rozsdamentes és szénacél alkatrészek hegesztése, ISO 3834-2 szerinti folyamatokkal.

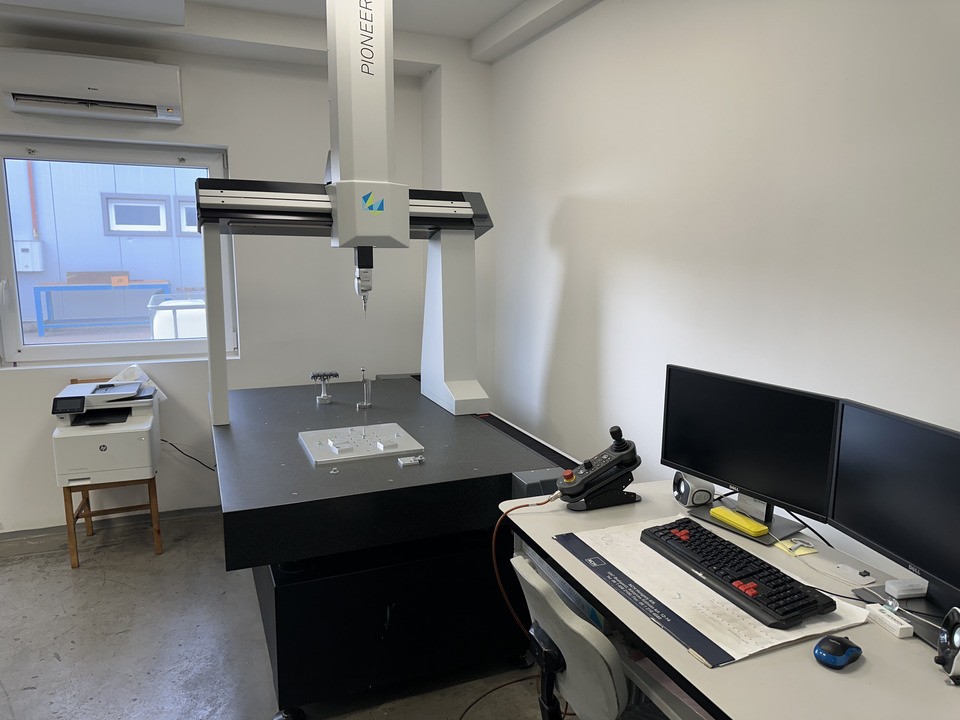

1200 × 800 × 600 mmHexagon 3D mérés
MPEE = 2,9 + 4L/1000 μm mérési pontosság az ISO 10360-2 szabvány szerint.
Méréstechnika részletek ↗
